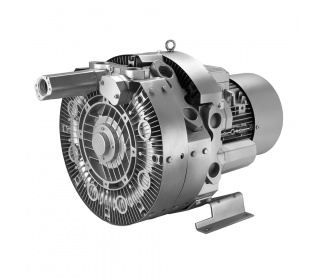

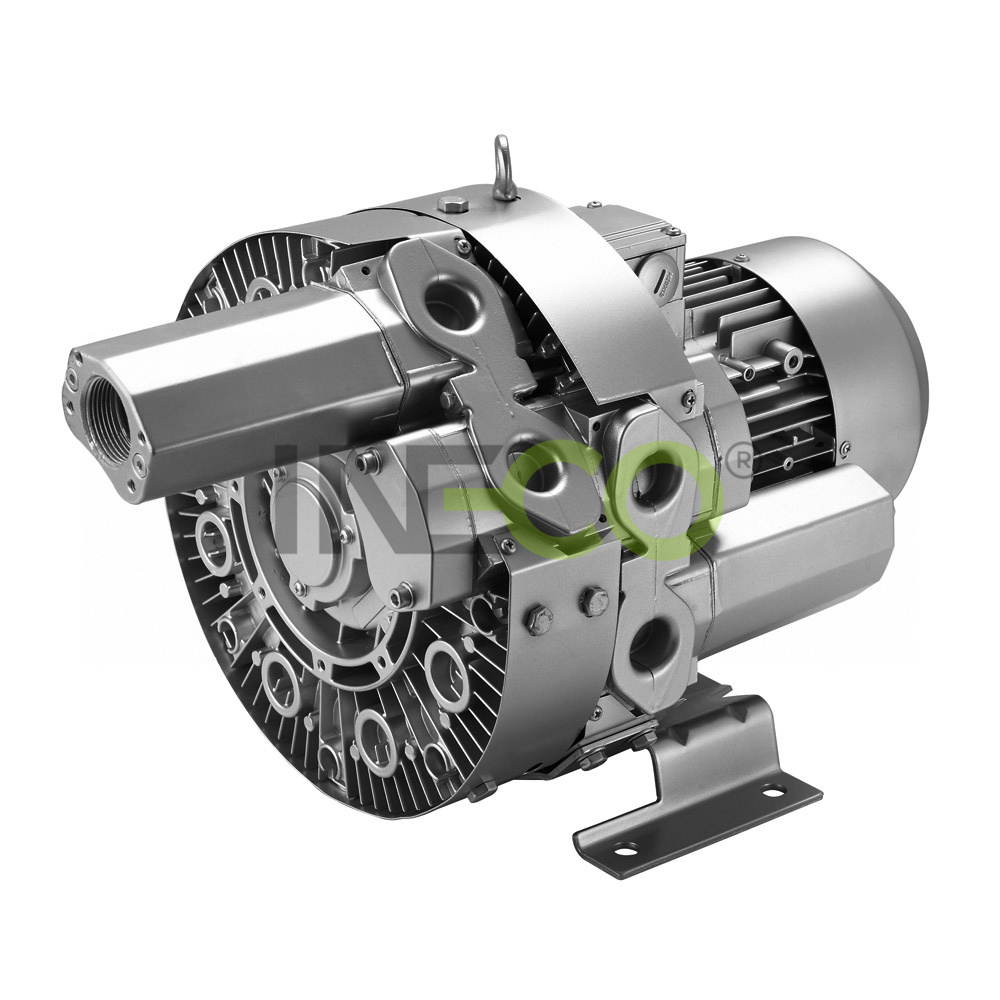

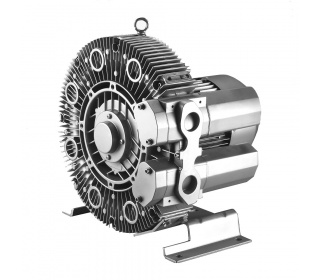

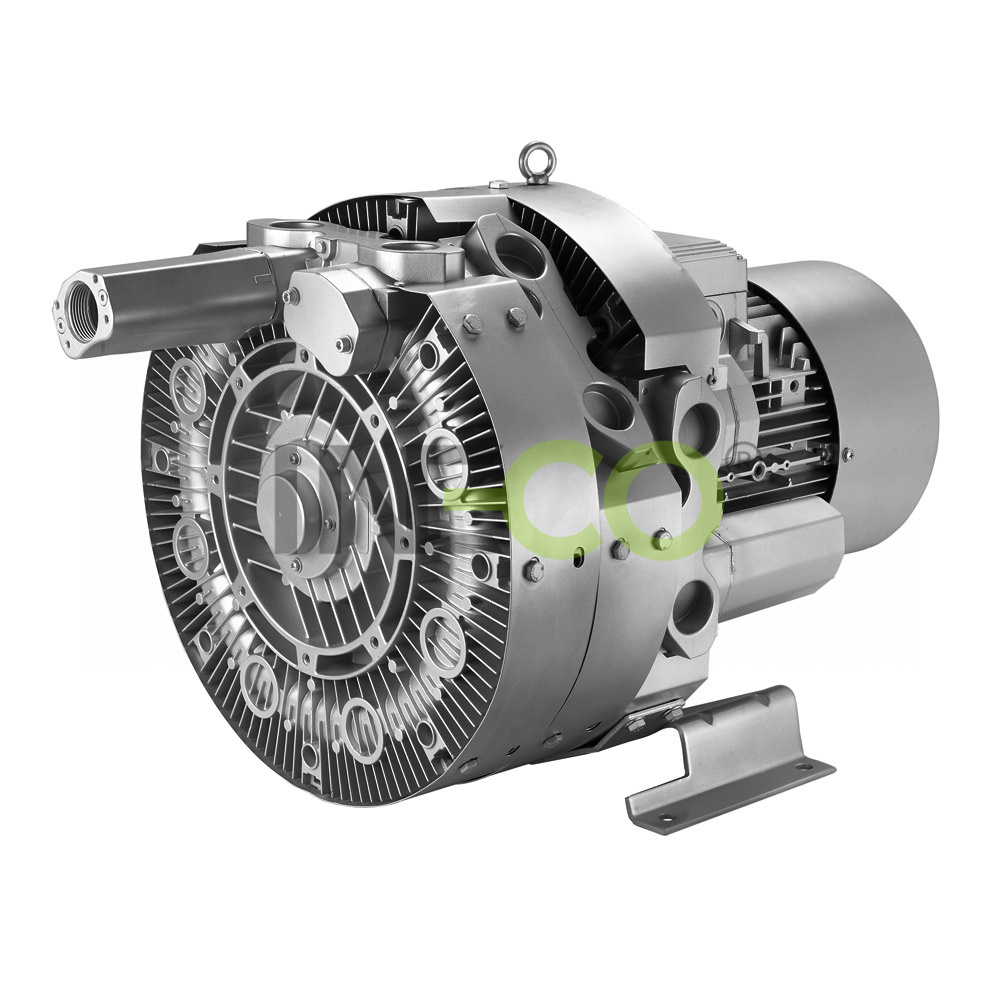

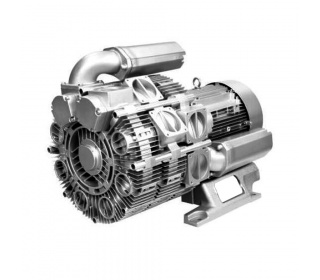

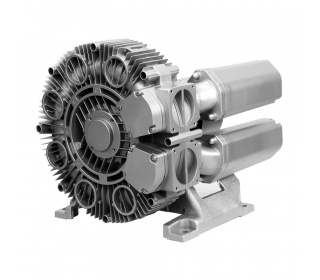

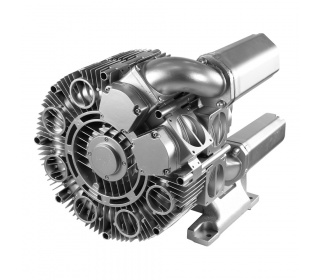

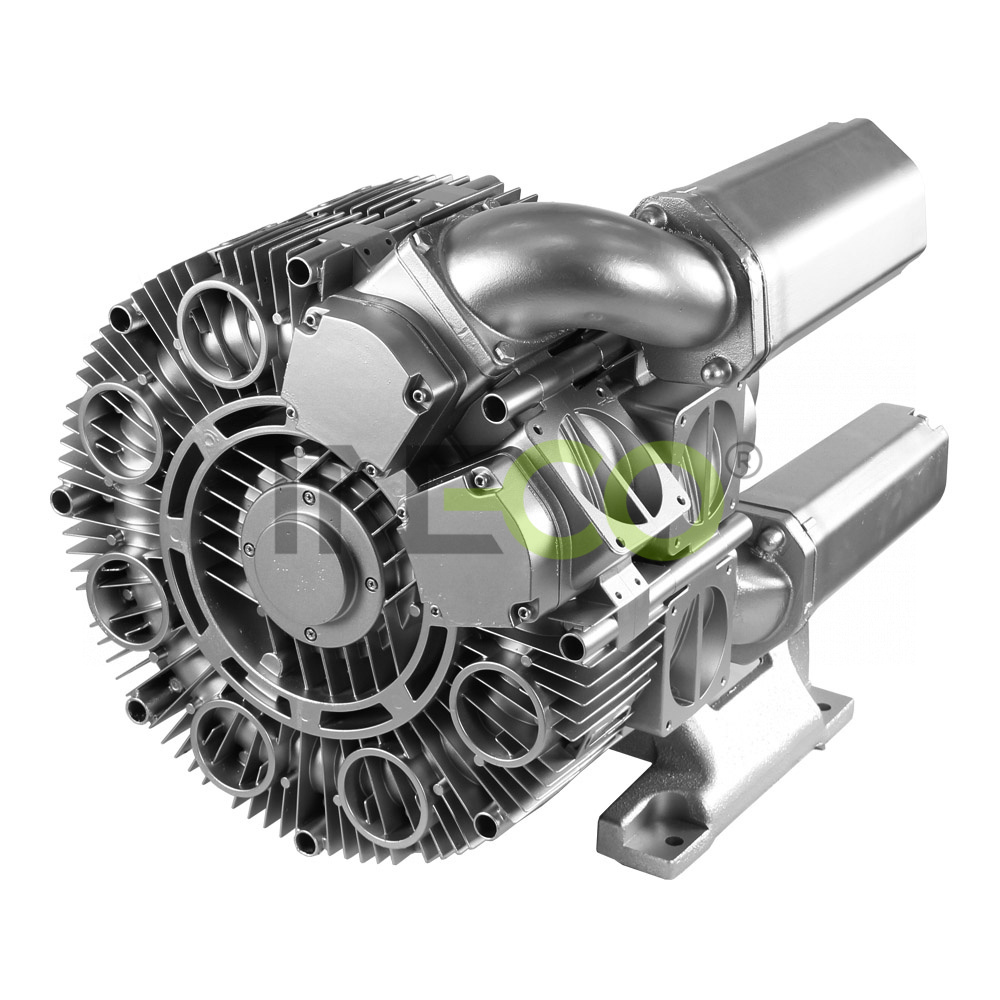

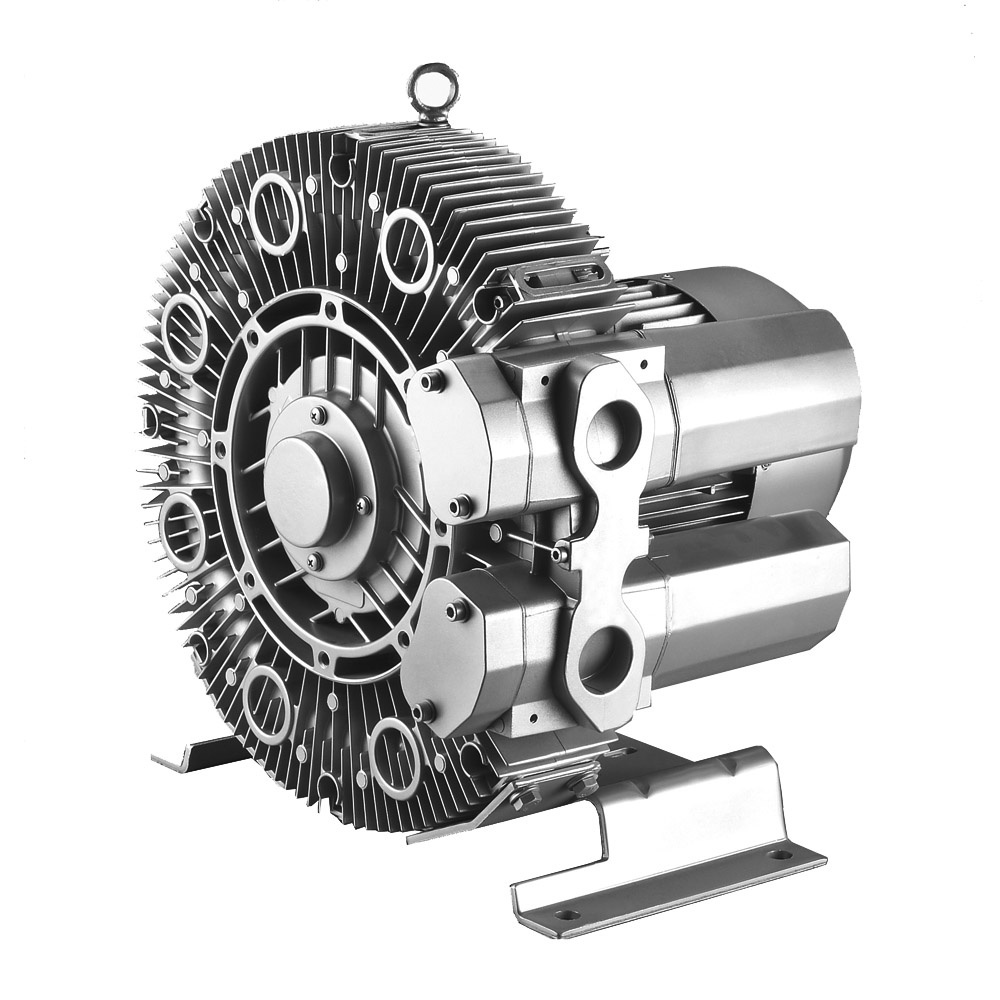

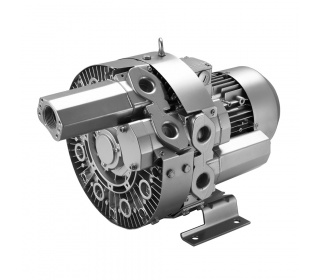

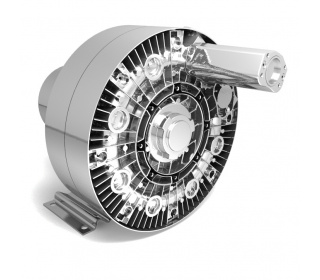

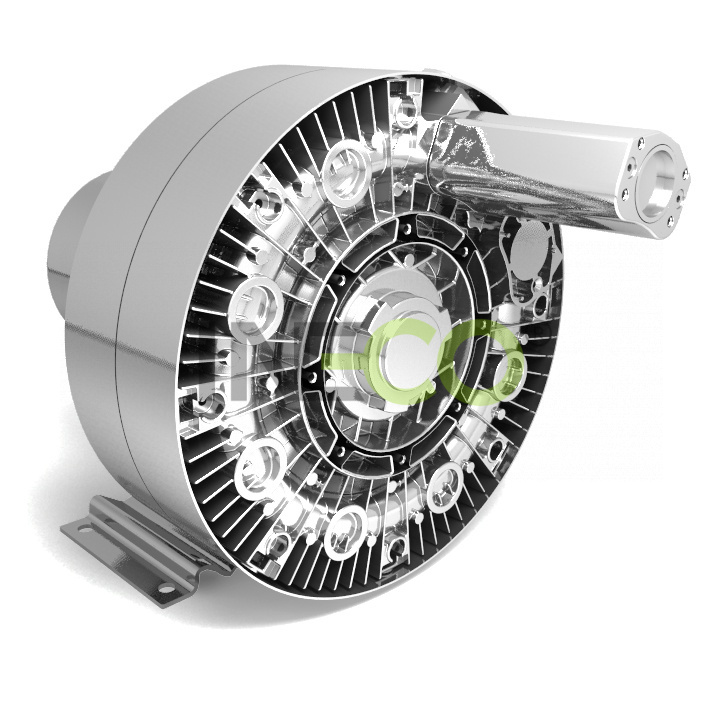

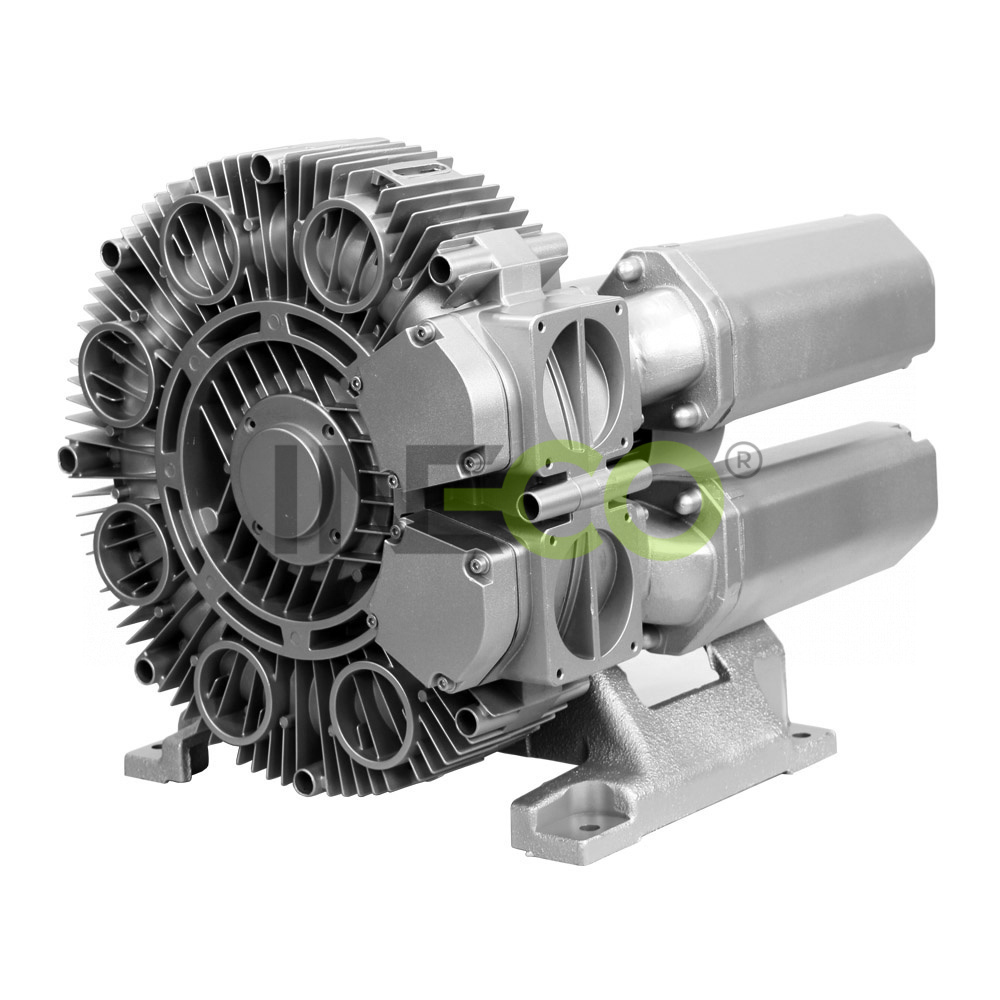

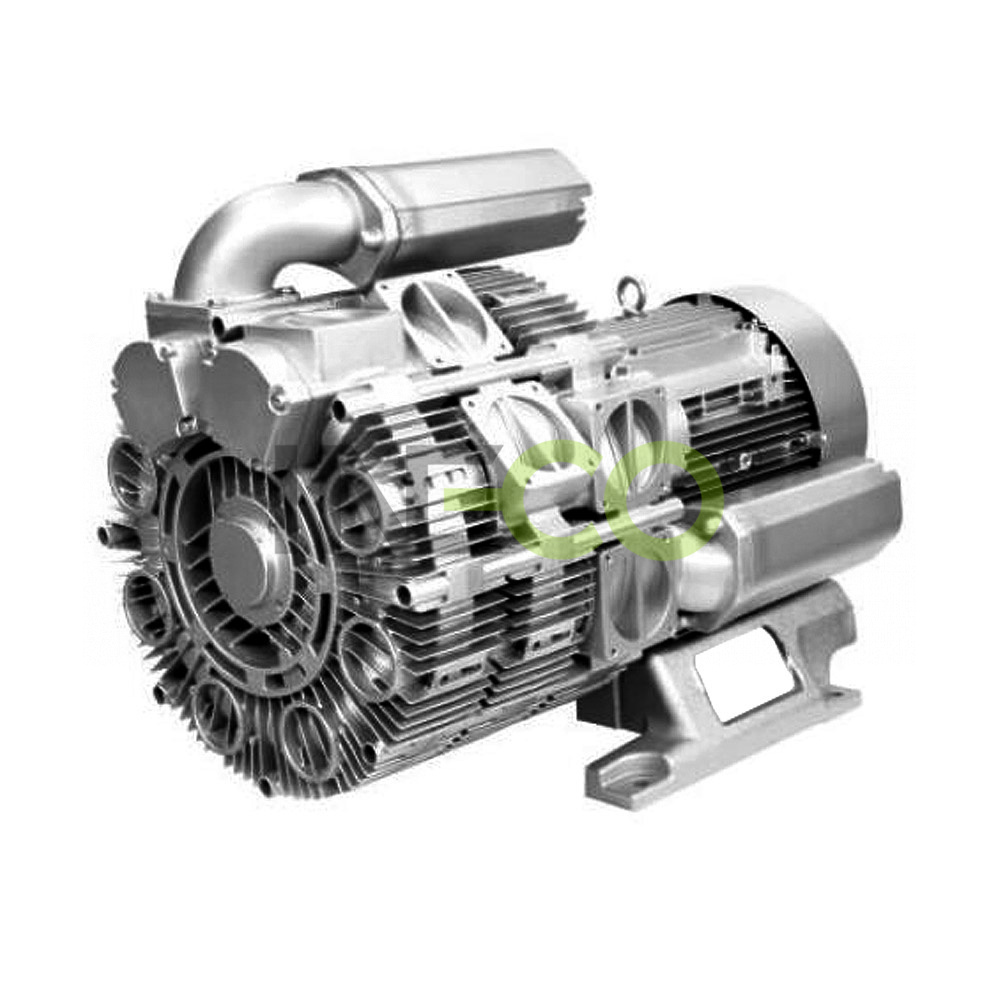

Hochdruck Seitenkanalverdichter / Vakuumpumpen INW HP

Merkmale:



  • umfangsreiche Verwendung
  • geringe Ansprüche an Wartung
  • ölfreier Betrieb
  • geringe Geräuschentwicklung
  • geringe Gewicht
  • große Auswahl an Typen und Leistungen
  • einfache Montage und Demontage
  • Minimum der beweglichen Teile
  • breites Spektrum der Anwendungen - ob Verdichter oder Luftpumpe



Anwendungsbereich:



  • Belüftungsverfahren in den Abwasserkläranlagen
  • Sauerstoffanreicherung des Zuchtteichwassers
  • Schwimmbecken – Unterwassermassage, Luftsprudelbad, Filterspülung
  • Durchmischen (Belüftung) der Lösungen beim Galvanisierungsverfahren
  • Staubsammlung, Luft-Messer
  • Druckluftförderung des Mehles, Weizens und Granulats, der Kapseln, der synthetischen Fasern, usw.
  • Vakuum-Reinigungssystem – Industriesauger, Filterreinigung
  • Elektroindustrie - Abblasen der Komponenten, gedruckten Schaltungen
  • Textilindustrie – Absaugung der Produktionsabfälle
  • Gesundheitstechnik– zahnärztliche Absaugeanlagen
  • Handhabung mithilfe von Saugbogen, Blättern und Haltung der Gegenstände mit Vakuum, Verpacken durch Heißluftschrumpfen
  • Drucktechnik – Halten der Blätter mit Unterdruck





Arbeitsweise:



Das Gas wird in den Innenraum des Geräts durch Saugstutzen mit einem integrierten Schalldämpfer angesaugt (1). Im Seitenkanal (2) wird ihm vom Laufrad (3) seine Geschwindigkeit abgegeben und das Gas wird zugleich durch die Fliehkraft an Umfang des Verdichtungsraums gedrückt. Auf diese Art, in der Spirale wird das Gas wieder bis zum Druckstutzen (4) gedrückt, durch den es nach außen austritt. Im Falle der mehrstufigen Verdichter fließt das Gas durch mehr aufeinander folgende Verdichtungsräume durch, womit höhere Druckdifferenzen erreicht werden.







Seitenkanalverdichter prinzip

Typ Motorleistung
(m3/h)
Druck/
Vakuum
(mbar)
Motor (IP55), 50Hz, (60Hz)*

Ge-
räusch-
ent-
wick-
lung

(dB)

Ge-
wicht

(kg)

Anschluss
des Ver-

dichters
(Innenge-

winde)

Aufnahmel-

eistung

Spannung Strom
(kW) (V) (A)
Dreiphasig
INW HP210 H16 47 290/230 0,55 200-240 ∆ / 345-415 Y  2,8 ∆/ 1,6  Y 57 16 G 1¼”
INW HP220 H26 47 490/370 0,81 200-240 ∆ / 345-415 Y   4,0 ∆/ 2,3  Y 58 24 G 1¼”
INW HP220 H56 47 650/370 1,5
200-240 ∆ / 345-415 Y  7,5 ∆/ 4,3  Y 58 28 G 1¼”
INW HP310 H16 66 250/250 0,55 200-240 ∆ / 345-415 Y   2,8 ∆/1,6  Y 57 16 G 1¼”
INW HP310 H26 66 350/280 0,81 200-240 ∆ / 345-415 Y   4,0 ∆/ 2,3  Y 59 17 G 1¼”
INW HP320 H46 65 480/400 1,1 200-240 ∆ / 345-415 Y   5,4 ∆/ 3,1  Y 59 29 G 1¼”
INW HP320 H56 65 540/440 1,5 200-240 ∆ / 345-415 Y    7,5 ∆/ 4,3  Y 59 30 G 1¼”
INW HP410 H16 87 380/300 1,1 200-240 ∆ / 345-415 Y    5,4 ∆/ 3,1 Y 55 23 G 1¼”
INW HP420 H26 87 450/480 1,5 200-240 ∆ / 345--415 Y  7,5 ∆/ 4,3 Y 61 33 G 1¼”
INW HP420 H56 87 750/500 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 61 39 G 1¼”
INW HP510 H16 120 360/310 1,5 200-240 ∆ / 345-415V Y    7,5 ∆/ 4,3 Y 64 26 G 1¼”
INW HP510 H26 120 470/310 2,2 200-240 ∆ / 345-415V Y   11,4 ∆/ 6,6 Y 64 29 G 1¼”
INW HP520 H26 120 460/470 2,2 200-240 ∆ / 345-415V Y   11,4 ∆/ 6,6 Y 64 40 G 1¼”
INW HP520 H77 120 820/500 4 345-415 ∆ 9,0 ∆ 65 51 G 1¼”
INW HP530 H77 120 820/680 4 345-415 ∆ 9,0 ∆ 67 62 G 1¼”
INW HP530 H87 120 1000/680 5,5 345-415 ∆ 11,5 ∆ 67 68 G 1¼”
INW HP610 H16 165 360/340 2,2 200-240 ∆ / 345-415 Y 11,4 ∆/ 6,6 Y 65 32 G 1¼”
INW HP610 H26 165 480/340 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 65 35 G 1¼”
INW HP620 H36 165 500/460 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 67 48 G 1¼”
INW HP620 H57 165 740/460 5,7 345-415 ∆
12,5  ∆ 68 65 G 1¼”
INW HP630 H67 170 1040/730 7,5 345-415 ∆ 16,0  ∆ 72 85 G 1¼”
INW HP351 H26 315 270/290
3
200-260 ∆ / 350-450 Y
11,4 ∆/ 6,5 Y
65
50
G 2 ½”
INW HP351 H37
315 390/350 4 350-450 ∆ / 610-725 Y
 8,4 ∆/ 4,8 Y 65 62 G 2 ½”
INW HP351 H47 315 500/350  5,5 350-450 ∆ / 610-725 Y
11,1 ∆/ 6,4 Y
65 74 G 2 ½”
INW HP352 H26
320 190/230  3 200-260 ∆ / 350-450 Y 11,4 ∆/ 6,5 Y  68  68 G 2 ½”
INW HP352 H37
320
310/350
 4 350-450 ∆ / 610-725 Y
8,4 ∆/ 4,8 Y
 69  79 G 2 ½”
INW HP352 H47 320 480/530
 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y
 71  90 G 2 ½”
INW HP352 H57 320 700/530
 7,5 350-450 ∆ / 610-725 Y  15,0 ∆/ 8,7 Y  71  97 G 2 ½”
INW HP352 H67
320
870/530  11 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y
 72  120 G 2 ½”
INW HP353 H37
320 250/300
4
350-450 ∆ / 610-725 Y 8,4 ∆/ 4,8 Y  69 82 G 2 ½”
INW HP353 H47 320
410/490  5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y
 71 93 G 2 ½”
INW HP353 H57
320 620/680
 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y  71 100 G 2 ½”
INW HP353 H67 320 1020/680
 11 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y
 72 120 G 2 ½”
INW HP551 H26 480 120/130 3,0 200-260 ∆ / 350-450 Y 11,4 ∆/ 6,5 Y 69 66 G 3”
INW HP551 H37 480 200/230 4,0 350-450 ∆ / 610-725 Y 8,4 ∆/ 4,8 Y 69 78 G 3”
INW HP551 H47 480 330/380 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y 69 88 G 3”
INW HP551 H57 480 500/380 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 69 96 G 3”
INW HP552 H47 480 220/270 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y 70 118 G 3”
INW HP552 H57 480 370/450 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 70 126 G 3”
INW HP552 H67 480 630/530 11,0 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y 70 145 G 3”
INW HP552 H77 480 890/530 15,0 350-450 ∆ / 610-725 Y 30,5 ∆/ 17,3 Y 70 156 G 3”
INW HP553 H57 480 280/380 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 71 142 G 3”
INW HP553 H67 480 540/610 11,0 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y 71 167 G 3”
INW HP553 H77 480 830/610 15,0 350-450 ∆ / 610-725 Y 30,5 ∆/ 17,3 Y 71 180 G 3”
INW HP553 H87 480 1020/610 18,5 350-450 ∆ / 610-725 Y 37,0 ∆/ 21,0 Y 71 195 G 3”
 Einphasig
 INW HP210 A75 47 290/230 0,55 220-240 6,5 57 18 G 1¼”
INW HP220 A75 47 600/370 1,5 220-240 9,7 58 30 G 1¼”
INW HP310 A71 66 350/250 0,94 220-240 9,0 57 18 G 1¼”
INW HP320 A75 65 550/400 1,5 220-240 9,7 59 32 G 1¼”
INW HP410 A41 87 380/300 1,1 220-240 10,1 55 23 G 1¼”



* 60 Hz Angaben auf Anforderung.



Verdichter und Vakuumpumpen INW mit SeitenkanalDatenblätter (pdf/2MB)



Dank der Vielfältigkeit an Leistungen bieten wir zum Beispiel auch  Zweistufige Gebläse INW



Hochdruck Verdichter / Vakuumpumpen mit Seitenkanal INW werden als Luftpumpe oder Verdichter im Dauerbetrieb mit der in der Arbeitskurve angeführten Leistung eingesetzt. Zur Verfügung stehen Motoren in standardmäßiger Ausführung für die Eingangsspannung: 50 Hz und 60 Hz. Die Verdichter / Vakuumpumpen verfügen der internationalen Klassifizierung nach über folgende Schutzart: IP 54 (Staub- a Spritzwasserschutz).


Die Motoren wurden nach DIN EN 60 034/IEC 34-1 und Temperaturklasse F entwickelt. Die dreiphasigen Geräte haben eine zulässige Toleranz +/- 10% bei konstanter Spannung und +/- 5% bei schwankender Spannung, die einphasige Geräte wurden mit einer +/- 5% zulässiger Toleranz entworfen. Sollten aber nur 90 % des höchstzulässigen Überdrucks genutzt werden, erhöht sich die zulässige Schwankungsbreiteauf den Wert +/- 10%. Die Toleranz der Frequenz beträgt maximal +/- 2%.



Leistungskurven INW HP Hochdruck

Verdichter / Vakuumpumpen mit Seitenkanal


nahlad_krivky_vysokotlakove_185

Temperaturkurven INW HP Hochdruck

Verdichter / Vakuumpumpen mit Seitenkanal


Temperaturkurven Seitenkanalverdichter INW 1stufige

Maßangaben INW Hochdruck

Verdichter / Vakuumpumpen mit Seitenkanal

INW

Sollten Sie an der Ausarbeitung eines Preisangebots interessiert sein, füllen Sie bitte unseren Anfragebogen aus.

logo_rohs_55

Die Gebläse/Luftpumpen INW entsprechen den Anforderungen

der Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

logo-ce_46

Die Gebläse und Luftpumpen INW mit Seitenkanal entsprechen der Maschinen-Richtlinie der Europäischen Gemeinschaft (CE).
