Gelenkdurchflussmesser mit Zwischenflanschanschluss mit MessblendeModel T

Gelenkdurchflussmesser mit Zwischenflanschanschluss mit Messblende

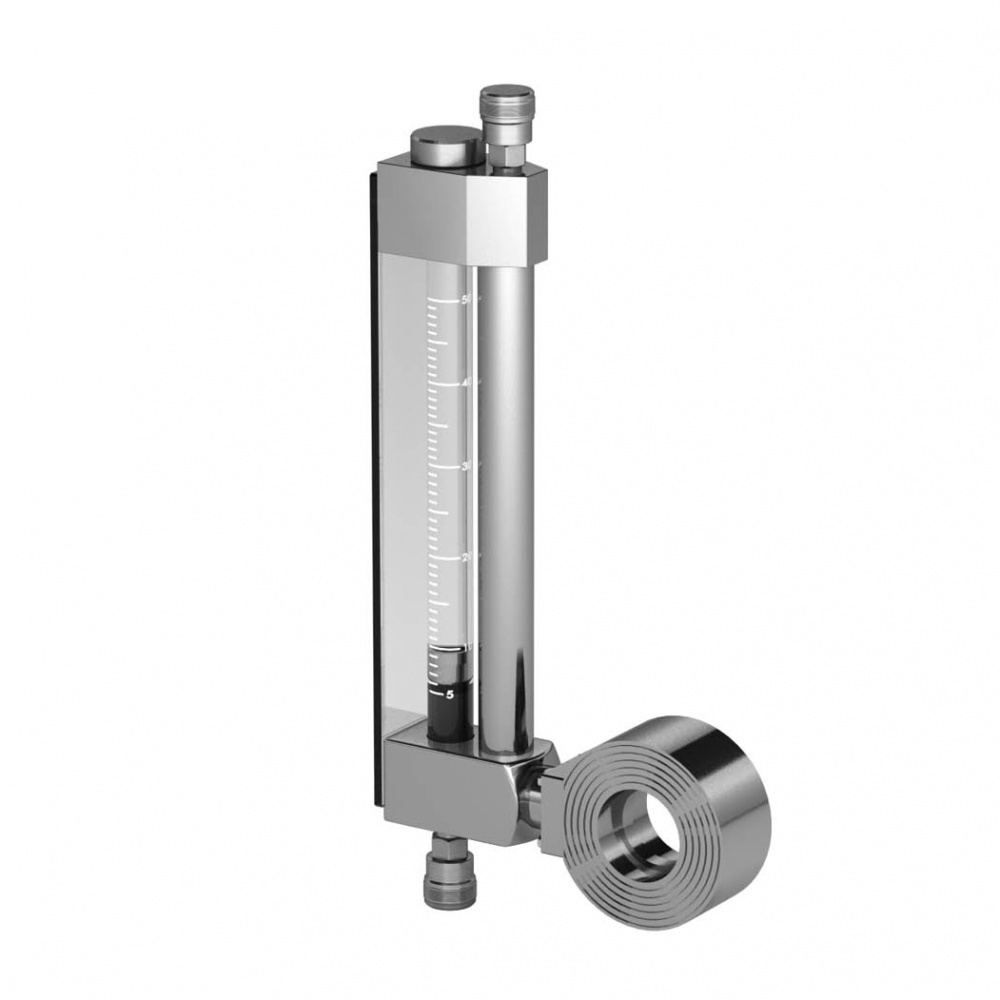

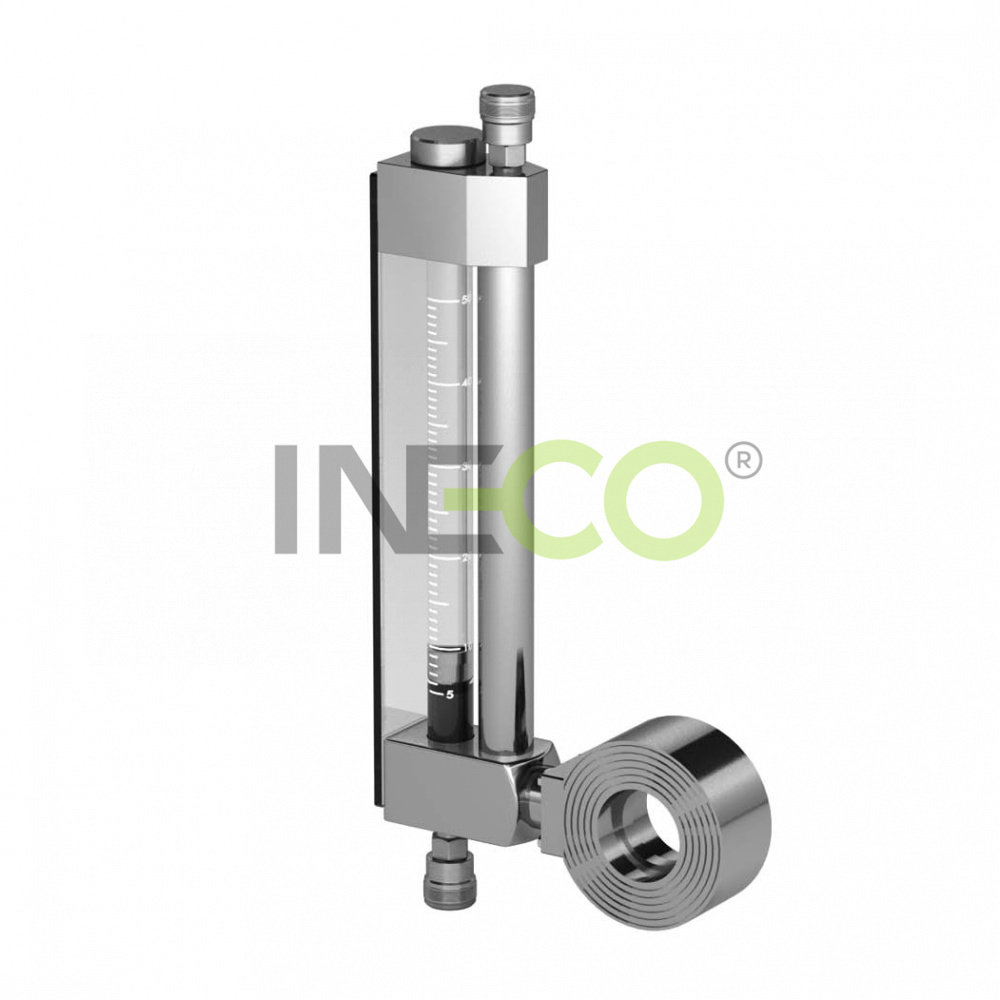

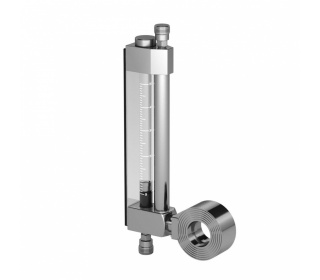

Die Durchflussmesser vom Typ „T“ mit Messblende sind zur Prüfung großer Durchflüsse geeignet. Das Gehäuse des Durchflussmessers besteht aus Polykarbonat (max. Temperaturbeständigkeit 120 °C) oder Polysulfon (max. Temperaturbeständigkeit 160 °C). Bei Verwendung von geeigneten Werkstoffen können die Durchflussmesser auch zum Messen chemisch aggressiver Flüssigkeiten eingesetzt werden. Der Durchflussmesser kann an horizontale oder vertikale Rohrleitungen mit aufsteigendem oder absteigendem, rechtem oder linkem Durchfluss befestigt werden.
Auf Anfrage kann das Messgerät ferngesteuert und mit der Anzeige
min./max. Durchfluss geliefert werden. PN25 und PN40.

Maximaler geprüfter Druck:
16 bar.
Genauigkeit: +/-5 %.



Typ



Wasser
 m3/hod

UNI PN 10
 ASA 150
DN A
B
DN
A B
T-40 25 40 92
110
1 ½“ 83
131
T-50 50
50
107
120
2” 102
138
T-65 80
 65 127
130
2 ½“ 121
148
T-80 130  80 142

138

3” 134
154
T-100 200
100 162 149 4” 172
173
T-125 300
125
192 164
5” 194
184
T-150 450
150 218
177 6” 220
197
T-200 800 200
270
205
8” 277
225
T-250 1000 250 328 281 10" 337 285
T-300 1000 300 378 308 12" 406 319



Model
Variante der Ausführung - Durchfluss (m3/h)
T-40 5
6 8 12 15 18 22 25
T-50 8
12 18 22 25 30 40 50
T-65 25
30 40 50 60 80
T-80 30
40 50 60 80 100 130
T-100 50
60 80 100 120 130 150 200
T-125 100
120 160 200 270 300
T-150 100
120 150 200 270 300 350 450
T-200 220
420 640 800
T-250 350
450 500 600 800 1000 1200 1500
T-300 500
600 800 1000 1200 1500

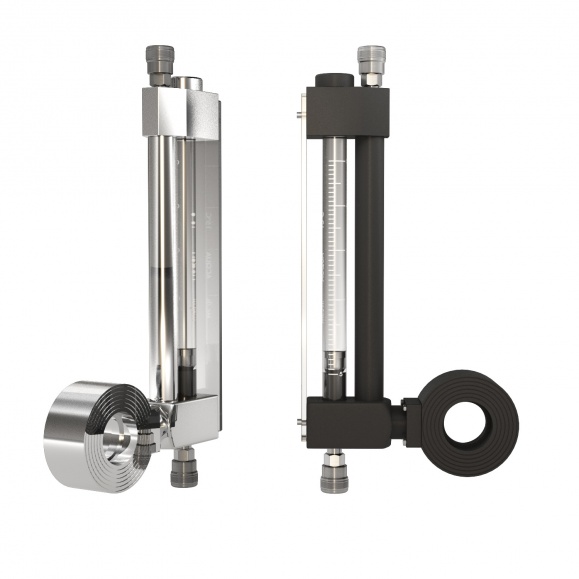

model_t_579

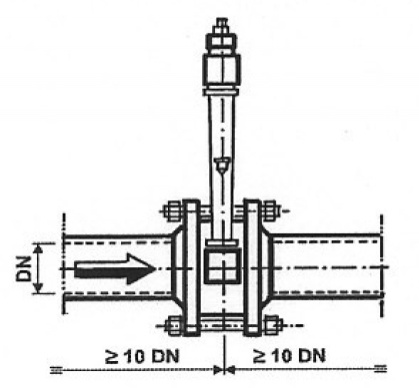

t_nakres_419

Hinweis:

Der Durchflussmesser

muss so angebracht

werden, dass vor und hinter ihm eine gerade Rohrleitung

in der Länge

der 10-fachen

Rohrnennweite (10 x DN)

vorhanden bleibt.

Dies ist wegen der

Genauigkeit der Messung

unbedingt einzuhalten.

t_nakresa_274_01 t_nakresb_274 t_nakresc_274

Sollten Sie an der Ausarbeitung eines Preisangebots interessiert sein, füllen Sie bitte unseren Anfragebogen aus.
