Model G



Durchflussmesser G 50 und G 60 eignen sich zur Messung kleiner und geringer Durchflüsse von Flüssigkeiten und Gasen. Sie können für horizontale oder vertikale Strömung montiert werden. Der PMMA-Durchflussmesser ist mit einem 1/4 „- 3/8“ Gewindeanschluss für den G 50 und 3/8 „- 1/2“ für den G 60 ausgestattet.

Prinzip: Von der Turbine des Durchflussmessers wird das Signal an den Hallsensor gesendet, der ohne Kontakt mit der Flüssigkeit extern am Durchflussmesser montiert ist. Dann wird das Signal von der SPS in einen Fluss umgewandelt.



Max. Temperaturbeständigkeit: 70 °C

Max. geprüfter Druck: 10 bar
Genauigkeit:  +/- 2/3


Versionen: Impulsausgabe, Anzeige

Typ

Versionen

Wasser l/min

Gewindeanschluss G Länge A (mm)
G 50 Impulsausgabe 0,3 - 3
0,5 - 5
0,8 - 8
1 - 10
1/4”
3/8”
50
G 50-D Anzeige 0,3 - 3
0,5 - 5
0,8 - 8
1 - 10
1/4”
3/8”
138
G 60
Impulsausgabe 2,5 - 25
3,5 - 35
4 - 40
3/8”
1/2”
60
G 60-D
Anzeige 2,5 - 25
3,5 - 35
4 - 40
3/8”
1/2”
148



Hinweis:

Der Durchflussmesser muss so angebracht werden, dass vor und hinter ihm eine gerade Rohrleitung in der Länge der 5-fachen Rohrnennweite (5 x DN) vorhanden bleibt. Dies ist wegen der Genauigkeit der Messung unbedingt einzuhalten.

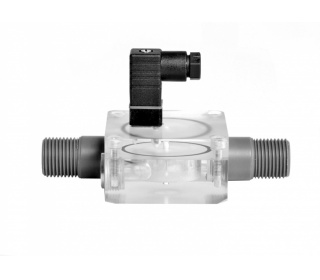

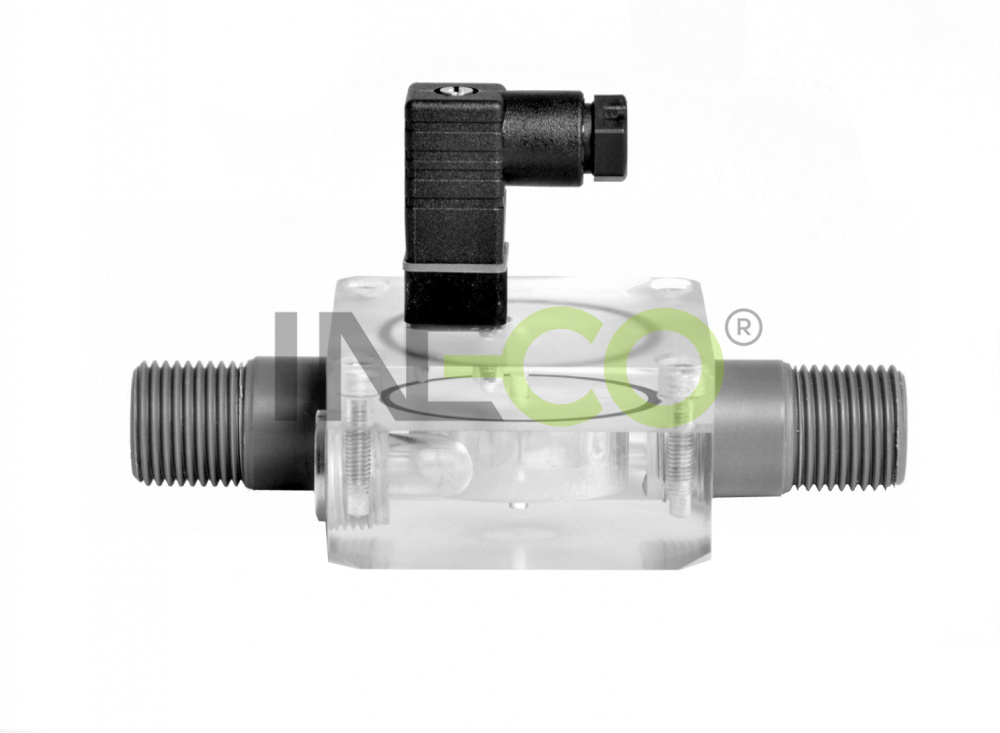

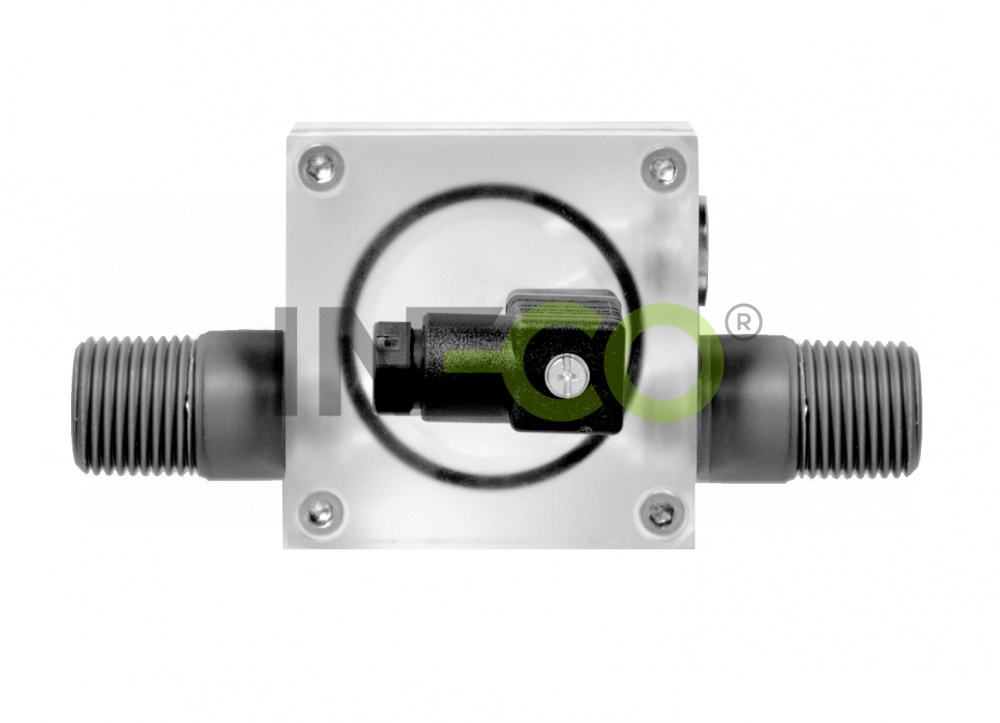

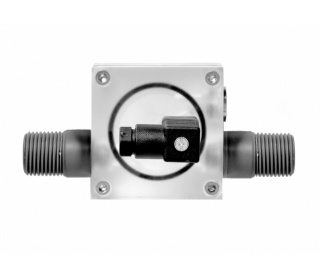

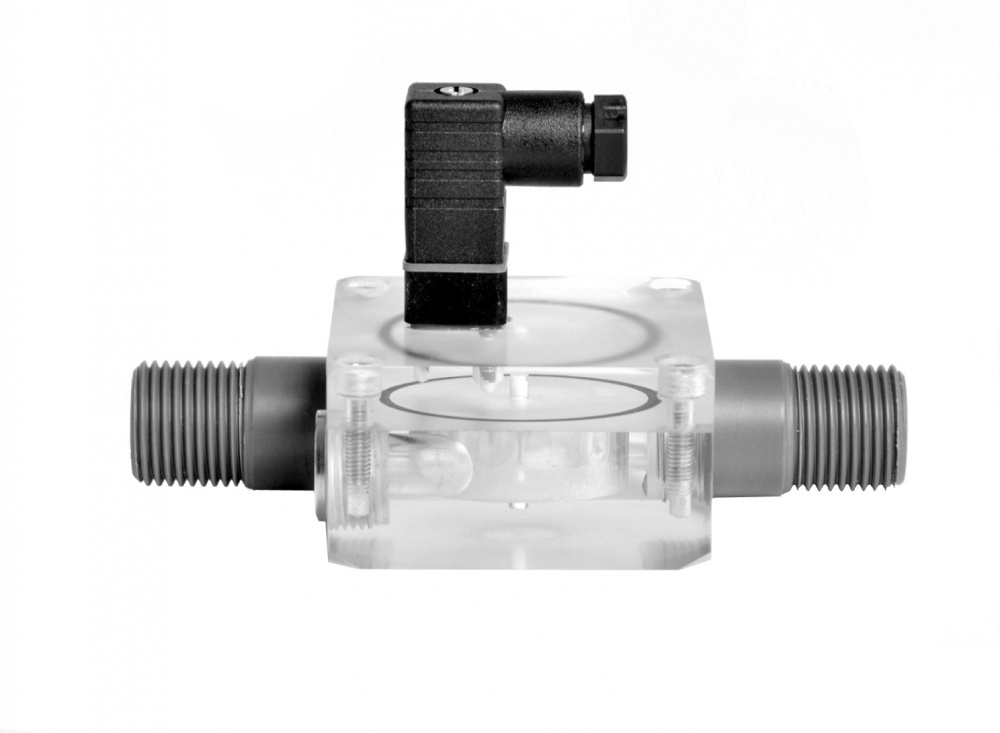

Der Durchflussmesser G 50 / G 60 Impulsausgabe

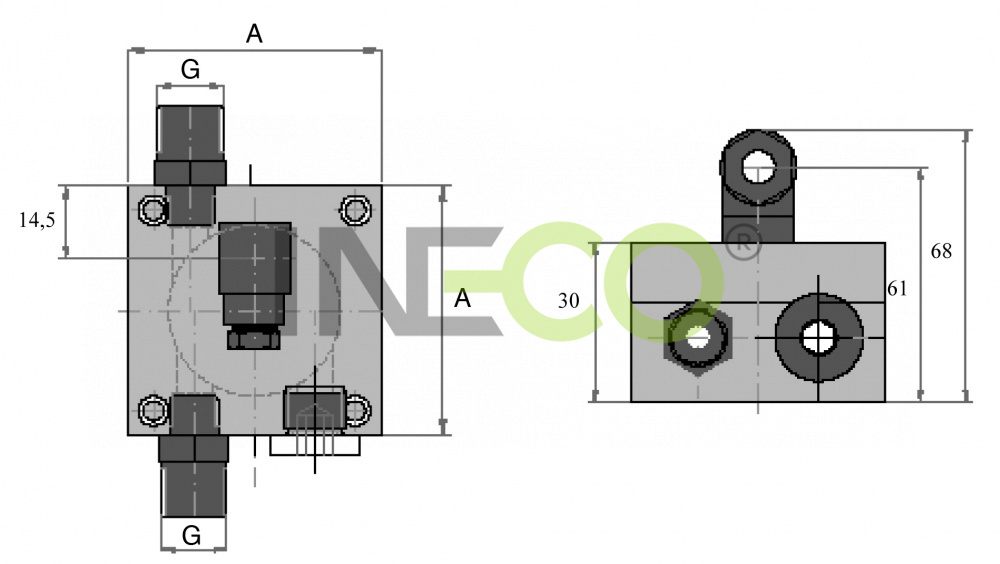

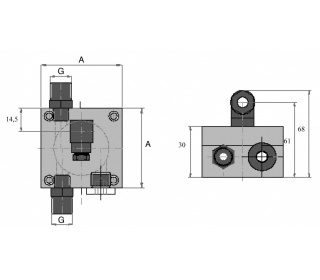

Der Durchflussmesser G 50 / G 60 ImpulsausgabeDer Durchflussmesser G 50 / G 60 Impulsausgabe - Maßangaben

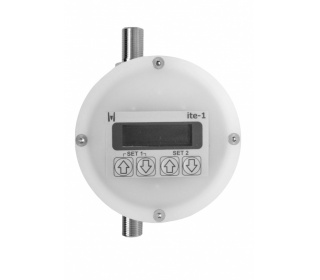

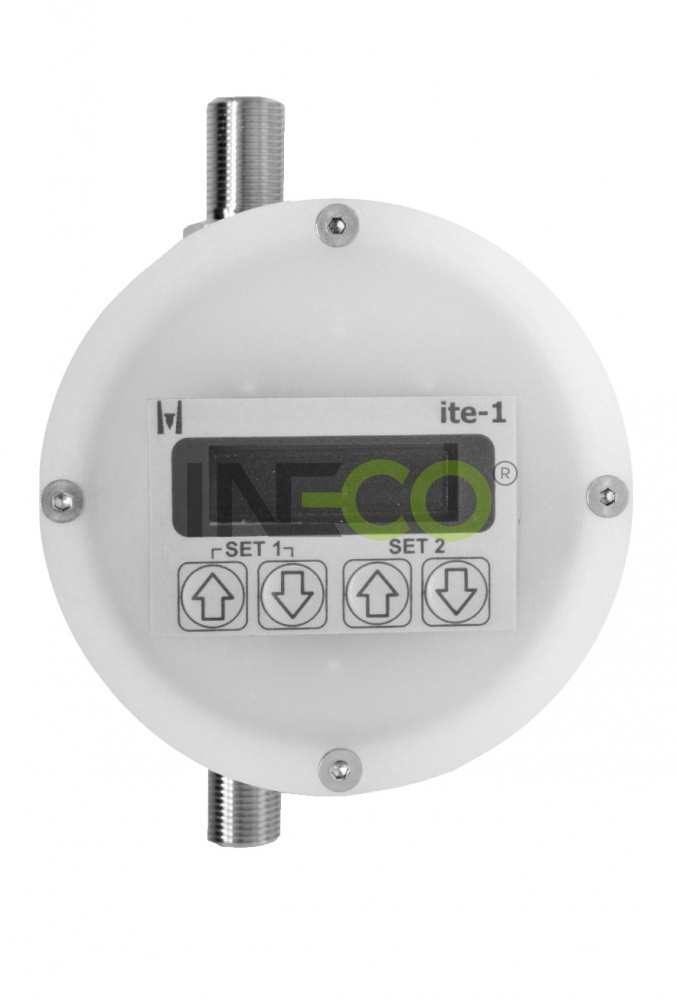

Der Durchflussmesser G 50-D / G 60-D Anzeige

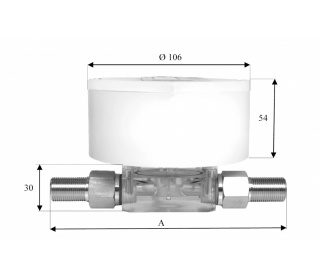

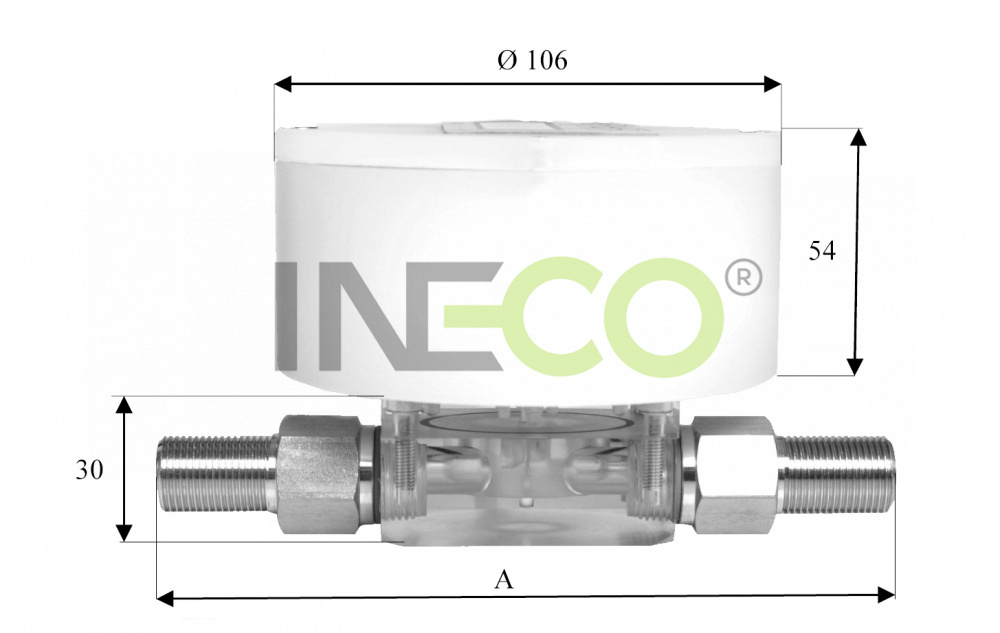

Der Durchflussmesser G 50-D / G 60-D AnzeigeDer Durchflussmesser G 50-D / G 60-D Anzeige - Maßangaben

Sollten Sie an der Ausarbeitung eines Preisangebots interessiert sein, füllen Sie bitte unseren Anfragebogen aus.
