Model V-VK

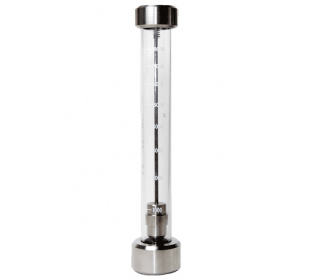

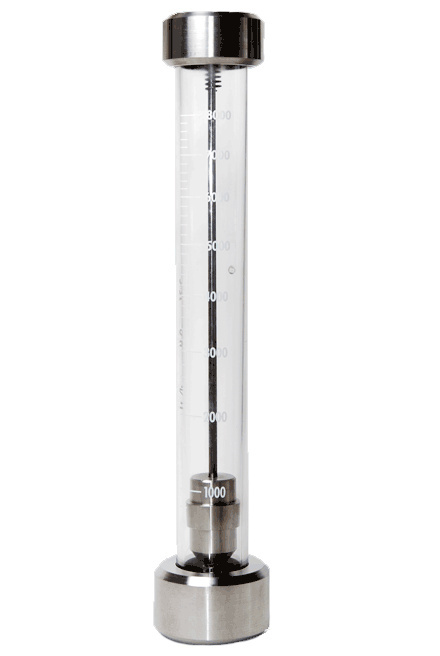

Die Durchflussmesser der V-VK-Serie sind geradlinige Durchflussmessgeräte, die für mittlere und große Durchflüsse von Flüssigkeiten und Gasen geeignet sind. Die sofortige Durchflussmessung wird mit ausgezeichneter Genauigkeit auf einer Skala abgelesen, die auf einem kalibrierten konischen Kegelstumpfrohr aus Polycarbonat oder Polysulfon (ungiftig und unzerbrechlich) gedruckt ist. Der Schwimmer besteht aus Edelstahl AISI 316.

Weitere Merkmale:
einfache Installation, einfache Wartung, hohe Genauigkeit

Max. Temperaturbeständigkeit für Metallstrukturen: 120 ° C.
Max. Temperaturbeständigkeit für Kunststoffstrukturen: 70 ° C.
Maximaler geprüfter Druck für Metallstruktur: 16 bar
Maximaler geprüfter Druck für Kunststoffstruktur: 8 bar
Genauigkeit:
+/- 5%.

Materialversionen des Durchflussmesserkörpers:

  • Polypropylen - thermische Beständigkeit bis 100 ° C und max. Druck 6 bar
  • Polysulfon - thermische Beständigkeit bis 160 ° C, geeignet für aggressive Flüssigkeiten
Typ Wasser l/h Luft
m3/h
Gewindeanschluss

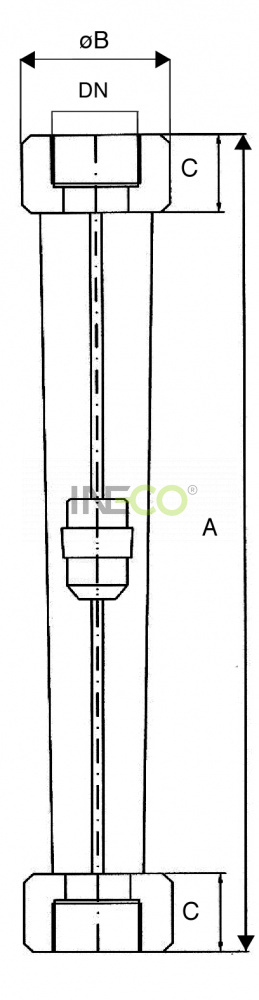

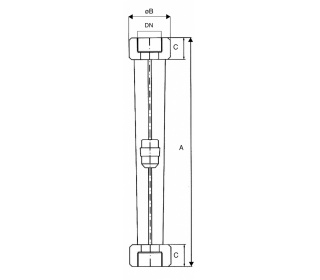

DN A B C
V-3 320
420
600
800
10 3/4”
1”
380 53 46
V-3b 1200
1500
20 3/4”
1”
380 53 46
V-4 2000
2500
3500
40 1” 380 64 46
V-5b 4000
5000
6000
60 1 1/2” 380 86 46
V-K1 6000
8000
80 1 1/2” 485 78 46
V-K2 10000
12500
15000
130 2 1/2” 490 98 53
V-K3 20000
25000
30000
37000
45000
250 2 1/2” 490 108 53





Prietokomer V-VKPrietokomer V-VK

Sollten Sie an der Ausarbeitung eines Preisangebots interessiert sein, füllen Sie bitte unseren Anfragebogen aus.
